Stivuitoare pentru culoare foarte înguste A
Stivuitorul rapid pentru culoare foarte înguste
Randament ridicat pe culoarele extrem de înguste

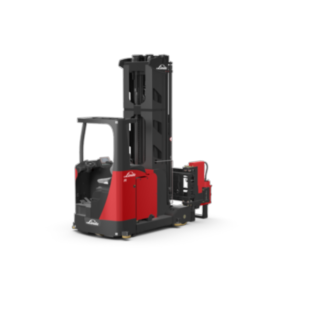

Stivuitorul tridirecțional cu turelă Linde versiunea A asigură performanțe mari de manipulare pe culoarele extrem de înguste. Acest lucru este asigurat de un sistem de acționare modern care atinge o viteză mare de ridicare și de rulare, chiar și la înălțimi maxime de ridicare. În plus, stivuitorul poate rula și ridica în același timp. Capacitatea mare portantă reziduală, precum și diferitele sisteme de asistență și camerele video sunt la fel de avantajoase. De exemplu, acestea ajută la navigarea în depozit, protejează împotriva accidentelor sau facilitează manipularea rapidă la înălțimi mari. Stivuitorul tridirecțional versiunea A pentru culoare foarte înguste are un design modular. Clientul poate alege dintre diferite motoare, baterii, catarge de ridicare, șasiuri și multe alte echipări, în funcție de cerințele utilizării sale specifice.
Caracteristici
Siguranță
Poziția laterală a scaunelor oferă o vizibilitate optimă la deplasarea înainte sau în marșarier. Operatorul poate menține o vizibilitate și mai bună asupra încărcăturii la înălțimi mari cu ajutorul camerei de pe furcă și a laserului cu linii încrucișate, disponibile opțional. Sistemele facilitează manipularea încărcăturii la nivelurile superioare ale raftului și reduc riscul de accidente. Funcția Dynamic Reach Control (DRC) opțională adaptează în mod inteligent distanța posibilă la greutatea curentă a sarcinii și reduce fluctuațiile laterale ale catargului în timpul depozitării și selectării. Aceste funcții sporesc siguranța și performanța de manipulare. Un inginer de service poate programa punctele de oprire ale rulării, ridicării și coborârii. Acest lucru previne ridicarea sau coborârea neintenționată a sarcinii în timpul deplasării. Asistentul de siguranță pe culoar, disponibil ca dotare opțională, folosește etichete RFID sau coduri de bare pentru a determina poziția orizontală pe culoar, reacționează la pardoseli neuniforme sau obstacole pe raft sau plafon și reglează înălțimea și viteza de ridicare în consecință. Sistemul de protecție personală (PSA), de asemenea opțional, folosește senzorii din față și din spate pentru a detecta dacă există persoane sau obiecte pe traseu și oprește echipamentul, dacă este cazul.
- Vizibilitate optimă datorită poziției laterale a scaunului
- Dynamic Reach Control (DRC) reduce fluctuațiile catargului în timpul depozitării și selectării
- Opriri prestabilite pentru funcțiile de rulare, ridicare și coborâre
- Sistem opțional de protecție personală (PSA)
Ergonomie
Operatorul acționează cu ușurință axa de ridicare prin intermediul unui joystick ergonomic multifuncțional. Cabina mare, scaunul cu multe opțiuni de reglare și aranjarea intuitivă a tuturor dispozitivelor de operare asigură confortul în timpul utilizării. Datorită poziției laterale a scaunului, operatorul are o vizibilitate bună în toate direcțiile și astfel evită mișcările nesănătoase ale corpului. Un covoraș de picioare moale, rugos și un scaun pneumatic disponibil opțional, asigură faptul că la operator nu ajung decât foarte puține șocuri și vibrații. Un afișaj color afișează toate informațiile dintr-o privire.
- Joystick ergonomic, intuitiv
- Scaun cu multe opțiuni de reglare
- Cabină cu spațiu de depozitare
- Afișajul color afișează informațiile esențiale
Manipulare
Stivuitorul tridirecțional cu turelă atinge viteze mari cu ajutorul tehnologiei sale de acționare, chiar și la înălțimi mari de ridicare. Opțional sunt disponibile mai multe sisteme de asistență și camere video pentru manipulare la înălțimi mari – de exemplu, ciclul automat al furcilor. La apăsarea unui buton, stivuitorul efectuează automat trei mișcări pentru depozitarea sau scoaterea din raft a unui palet. Un mare ajutor pentru operator este combinația dintre o cameră opțională montată pe furcă și un laser, tot opțional, cu linii încrucișate: laserul ajută la ridicarea precisă a paletului, iar camera de pe furcă oferă o vizibilitate optimă a încărcăturii atunci când este depozitată pe rafturile înalte, asigurând o mai mare performanță de manipulare. Echipamentul poate fi integrat într-un sistem de navigare în depozit disponibil opțional. În acest fel, stivuitorul pentru culoare foarte înguste poate atinge automat poziția dorită a paletului pe cea mai rapidă și mai eficientă rută. Sistemul operează cu tehnologie RFID sau coduri de bare. În funcție de cerințe, stivuitorul poate fi echipat cu furci rotative sau telescopice.
- Camerele opționale montate pe furcă și laserele cu linii încrucișate facilitează manipularea sarcinii
- Sisteme moderne de asistență
- Numeroase ajutoare de poziționare
- Funcții de asistență electronică
Service
În general, tehnologia robustă și durabilă a stivuitorului tridirecțional cu turelă versiunea A asigură costuri reduse de service și de funcționare. Magistrala de conectare CAN garantează procese de service simple: toate datele stivuitorului pot fi citite și verificate pe un laptop. Bateria poate fi înlocuită rapid folosind un cadru de schimbare.
- Magistrală de conectare CAN
- Înlocuirea rapidă a bateriei
- Design robust al stivuitorului
Date tehnice
| Model | Load capacity/Load | Lift | Travel speed, with/without load | Aisle width with pallet 800 x 1200 along forks | Battery voltage/rated capacity (5h) |
|---|---|---|---|---|---|
| A-Example 1 | 1,0 (t) | 7600 (mm) | 10,5 / 10,5 km/h | 1740 (mm) | 48 / 700 (V)/(Ah) o. kWh |
| A-Example 2 | 1,35 (t) | 7450 (mm) | 10,5 / 10,5 km/h | 1665 (mm) | 48 / 980 (V)/(Ah) o. kWh |
| A-Example 3 | 1,5 (t) | 12850 (mm) | 10,5 / 10,5 km/h | 1765 (mm) | 48 / 1120 (V)/(Ah) o. kWh |
Dotări opționale
-
Sistem de protecție personală (PSA)
-
Cameră montată pe furcă și laser cu linii încrucișate
-
Sistemul de asistență de siguranță pentru culoare
-
Sistemul de navigație în depozite
-
Linde System Control (LSC)
-
Dynamic Reach Control (DRC)
-
Managementul flotei
-
BlueSpot™
Sistem de protecție personală (PSA)
Conform DIN 15185, scanerele laser înregistrează persoanele dintr-o zonă de siguranță la nouă metri în fața și în spatele stivuitorului. Dacă este detectată o persoană, se emite un semnal de avertizare și stivuitorul se oprește singur. Două câmpuri de avertizare reglabile suplimentare permit reducerea vitezei chiar înainte de atingerea zonei de siguranță și pot fi utilizate și pentru schimbarea în siguranță a culoarelor.
Cameră montată pe furcă și laser cu linii încrucișate
Combinația dintre camera montată pe furcă și laserul cu linii încrucișate face manipularea sarcinii mult mai ușoară. Laserul cu linie încrucișată ajută la direcționarea paletului pentru ridicarea acestuia cu precizie absolută. Iar camera de pe furcă oferă o vizibilitate optimă a sarcinii în timpul depozitării și selectării acesteia de pe nivelurile superioare ale raftului.
Sistemul de asistență de siguranță pentru culoare
Sistemul de asistență detectează denivelările din pardoseli, obstacolele de pe raft sau din plafon marcate cu coduri de bare sau etichete RFID, limitând automat funcțiile stivuitorului, cum ar fi viteza de rulare și ridicare, înălțimea de ridicare sau extinderea furcilor în aceste puncte.
Sistemul de navigație în depozite
Echipamentul primește comenzi de transport prin intermediul sistemului de management al depozitului. Sistemul înregistrează poziția pe culoarul îngust și înălțimea curentă de ridicare. În acest fel, echipamentul se deplasează automat către locația paletului, în cel mai rapid și mai eficient mod. Operatorul trebuie să acționeze doar funcția de rulare.
Linde System Control (LSC)
Sistemul asigură o manipulare mai rapidă și o siguranță mai mare. În versiunea de bază LSC standard, operatorului i se afișează capacitatea portantă reziduală pentru înălțimea de ridicare respectivă. Versiunile avansate LSC adaptează automat mișcările de rulare, ridicare și auxiliare la greutatea reală a sarcinii și la înălțimea de ridicare respectivă.
Dynamic Reach Control (DRC)
Acest sistem combină toate funcțiile LSC și asigură stabilizarea inteligentă a sarcinii. La depozitarea și extragerea din stoc a încărcăturilor, sistemul ajustează raza de acțiune, în funcție de greutatea efectivă a sarcinii, și elimină vibrațiile laterale ale catargului. Acest lucru permite deplasarea mai rapidă a sarcinilor și reduce deteriorarea acestora, cât și a rafturilor.
Managementul flotei
Cum și cine utilizează stivuitoarele? Cum arată datele de utilizare ale echipamentelor și este fiecare echipament fiabil? Cu ajutorul interacțiunii între software și hardware, sistemul de management al flotei connect oferă răspunsurile adecvate.

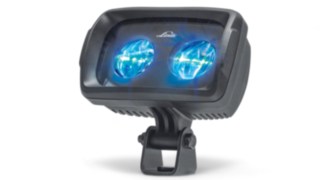

BlueSpot™
Sistemul de avertizare în timpul deplasării, Linde BlueSpot™, crește siguranța pe durata operării, deoarece spotul LED face echipamentul vizibil, fără zgomot.
